Einbau der Sole Erdwärmetauscher Leitung
Sole EWT Rohr:
Für Sole Erdwärmetauscher, Sole Erdwärmeüberträger empfehlen wir die Verlegung von PR-RC Rohr für Geothermische Anwendungen mit Außendurchmesser 32mm, 3mm Wandstärke und Innendurchmesser ca 26mm, Länge 100m.
Leitungslänge Sole EWT:
Für die Gesamtlänge der im Erdreich zu verlegenden Leitung ist die Luftmenge zur Belüftung des Gebäudes ausschlaggebend. Leitungslängen für Sole Erdwärmetauscher sind aus nachfolgender Tabelle zu entnehmen:
Luftmenge | mindest Leitungslänge für Sole EWT | Optimale Leitungslänge für Sole EWT |
[m³/h] | [m] | [m] |
| Luftmenge x 0,5 | Luftmenge x 0,66 |
200 | 100 | 133 |
400 | 200 | 266 |
600 | 300 | 400 |
800 | 400 | 533 |
Einzelne Leitungen sollen nicht länger als 100m sein. Entsprechend der Luftmenge sind zwei oder mehrere Leitungskreise zu verlegen. Um einen gleichmäßigen Druckverlust in den einzelnen Leitungssträngen zu haben müssen diese die gleiche Länge haben.

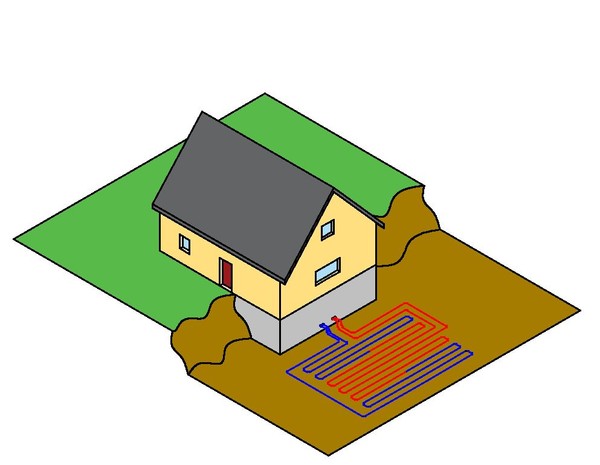

Zwei Sole Kreisläufe für Sole Erdwärmetauscher passend für Luftmenge 400m³/h.
Die Leitungsführung kann frei nach dem vorhandenem Grundstück gewählt werden, um das Haus mehrmals herum, in einem Langen Graben hin und her, oder auf einer Fläche in mehreren Schleifen.
Abstände:
Die Sole EWT Leitung im Erdreich soll einen mindest Abstand zum Gebäude von 1,0m haben, zu benachbarten Leitungen 0,6m bis 1,0m.
Der Biegeradius des Sole PE-RC Rohrs beträgt bei 20°C Verlege-Temperatur ca. 0,8m, bei Temperaturen von ca 5°C beträgt der Radius ca 1,5m
Einbautiefe der Sole EWT Leitung:
Die Sole Erdwärmetauscher Leitung ist in einer Tiefe von 1,2m bis 1,5m zu verlegen, mit zunehmender Tiefe wird die Erdtemperatur über den Jahresverlauf hin gesehen konstanter. Die Leitungsstränge sollten entweder waagerecht oder mit Gefälle vom Gebäude weg verlegt werden. Beim wieder verfüllen ist darauf zu achten das bei steinigem Aushub auf die verlegte Sole Leitung zuerst eine Schicht gewaschenen Sand kommt, etwa 30cm stark. Ein Sicherheitsband sollte in Abstand von 60cm zur Soleleitung mit verlegt werden um bei späteren Erdarbeiten Schäden an der Sole Leitung vorzubeugen. Die Fläche über der Sole EWT Leitung soll nicht überbaut werden. Regen soll frei nach unten ablaufen können, so ist ein regenerieren der Fläche gewährleistet.
Verbinden einzelner Stränge zu einem Vor- bzw. Rücklauf:
Werden zwei oder mehr Sole Kreise im Erdboden verlegt so sind diese im Gebäude zu einem Vorlauf bzw. einem Rücklauf zu Verbinden. Es ist auch hierbei auf gleiche Leitungslängen zu achten.
Wir empfehlen die Sole Pumpengruppe und den Sole Luft Wärmetauscher mit Kupferrohr und Pressfittingen anzuschließen. Innenliegende Leitungen müssen isoliert werden.
